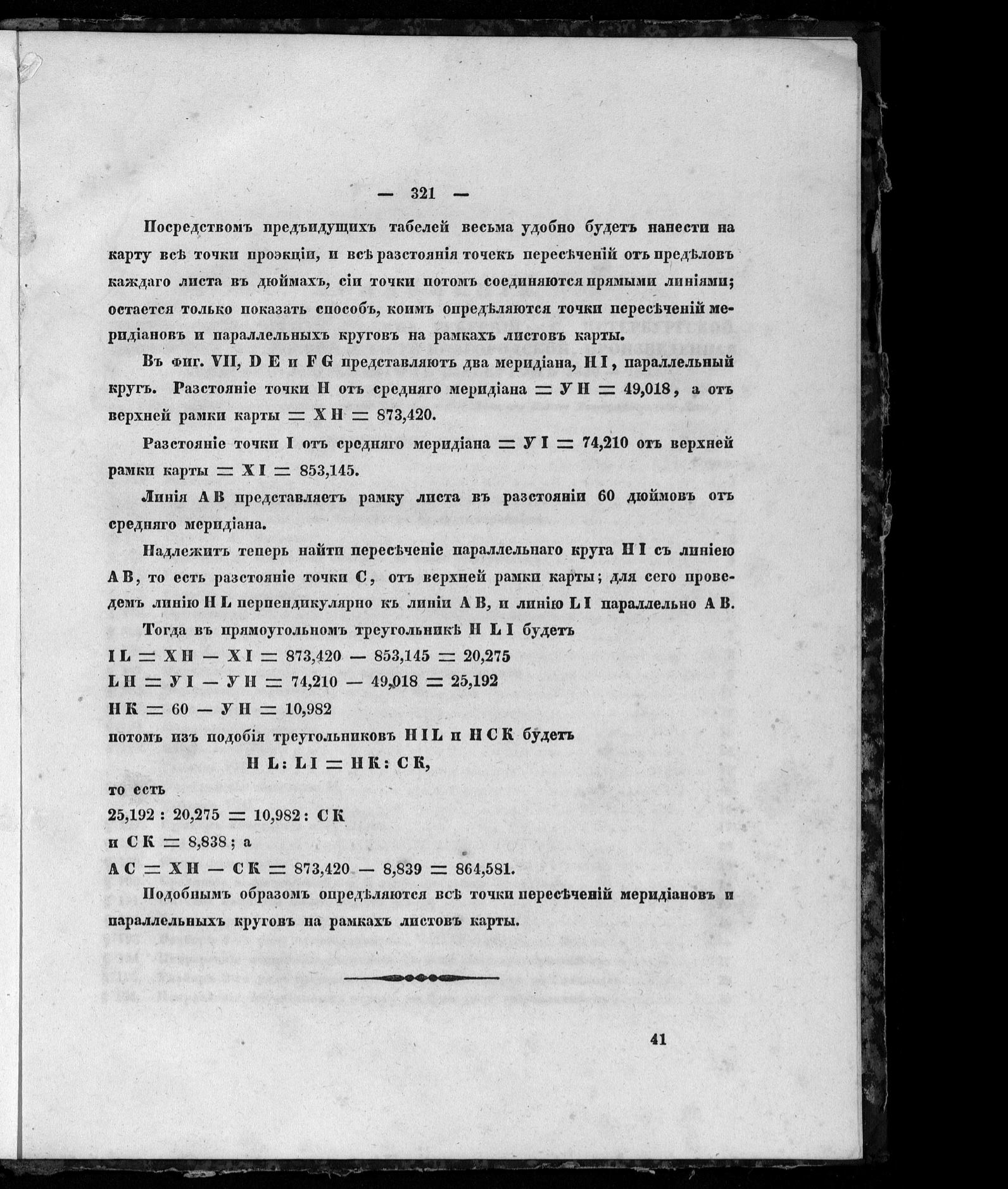

— 321 —
Посредствомъ предъидущихъ табелей весьма удобно будетъ нанести па
карту всѣ точки проэкціи, и всѣ разстоянія точекъ пересѣченій оть предѣловъ
каждаго листа въ дюймахъ, сіи точки потомъ соединяются прямыми линіями;
остается только показать способь, коимъ определяются точки пересѣченій ме-
рпдіановъ и параллельныхъ круговъ на рамкахъ листовъ карты.
Въ ФИГ. VII, В Е и Р в представляютъ два меридіана, Н I , параллельный
кругъ. Разстояніе точки Н отъ средняго меридіана г= У Н з= 49,018 , а отъ
верхней рамки карты =: X Н ш 873,420.
Разстояніе точки I отъ средняго меридіана і= У I — 74,210 отъ верхней
рамки карты =: XI =: 853,145.
Линія А В представляетъ рамку листа въ разстояніи 60 дюймовъ отъ
средняго меридіана.
Надлежитъ теперь найти пересѣченіе параллельнаго круга Н I съ линіею
А В, то есть разстояніе точки С, отъ верхней рамки карты; для сего прове-
демъ линію И Іі перпендикулярно къ линіи А В, и линію Ь I параллельно А В.
Тогда въ прямоугольномъ треугольники Н Ь I будетъ
ІЬігХН — ХІ=: 873,420 — 853,145 =г 20,275
ЬН = УІ — УН = 74,210 — 49^)18 = 25,192
НКг=60 — УН=: 10,982
потозіъ изъ подобія треугольниковъ II I Ь и ИСК будетъ
НЬ:Иг=НК:СК,
то есть
25,192 : 20,275 =: 10,982 : С К
и С К := 8,838 ; а
АС = ХН — СК = 873,420 — 8,839 = 864,581.
Подобнымъ образомъ определяются всѣ точки пересѣчевій меридіановъ и
параллельныхъ круговъ на рамкахъ листовъ карты.
41
